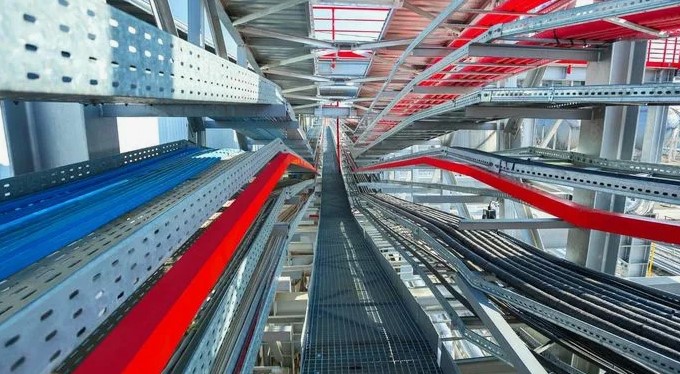

Основой для безопасной и упорядоченной прокладки служат кабеленесущие системы. Эти конструкции обеспечивают защиту проводников от механических повреждений, воздействия агрессивных сред и служат эффективным средством для организации кабельных трасс. Современное производство кабеленесущих систем — это сложный технологический процесс, требующий точности, использования качественных материалов и строгого контроля на всех этапах. От качества изготовления этих элементов напрямую зависит долговечность и безопасность всей электротехнической инфраструктуры объекта.
Роль и разновидности
Функциональное назначение кабеленесущих систем значительно шире простой фиксации проводов. Они выполняют роль несущего каркаса, обеспечивающего необходимую вентиляцию кабелей, предотвращая их перегрев, а также облегчают обслуживание и модификацию существующих сетей. Кроме того, правильно спроектированные и изготовленные элементы способствуют повышению пожарной безопасности, локализуя возможное возгорание.
Существует несколько основных типов данных конструкций, каждый из которых предназначен для решения специфических задач. К ним относятся кабельные лотки – перфорированные, сплошные (глухие) и лестничные. Перфорированные лотки идеально подходят для прокладки большого количества кабелей, требующих хорошей вентиляции, за счет наличия отверстий, способствующих теплоотводу. Сплошные лотки, напротив, обеспечивают максимальную защиту кабелей от пыли, влаги и механических воздействий, что делает их незаменимыми в агрессивных условиях. Кабельные лестницы применяются для прокладки тяжелых кабелей и монтажа на большие пролеты, так как обладают высокой несущей способностью и открытой структурой для легкого доступа. Выбор конкретного типа зависит от условий эксплуатации, объема прокладываемых кабелей и требований к безопасности.
Процесс производства
Производство кабеленесущих систем начинается с тщательного отбора сырья, чаще всего это рулонная сталь высокого качества, оцинкованная или с холодным прокатом. Иногда используются также алюминий или нержавеющая сталь для специализированных решений. Первый этап включает в себя резку металла на заготовки требуемых размеров с помощью гильотинных ножниц или лазерной резки, обеспечивающей высокую точность.
Далее заготовки поступают на линии формовки, где с помощью профилегибочных станков и гибочных прессов им придаются необходимые геометрические формы. Этот этап требует высокой точности, так как даже небольшие отклонения могут повлиять на собираемость и функциональность конечного продукта. Для изготовления кабельных лестниц и других сложных конструкций применяется точечная или дуговая сварка. После формовки и сварки изделия проходят этап обработки поверхности. Это может быть горячее цинкование, обеспечивающее долговечную антикоррозионную защиту, или порошковая окраска, которая не только защищает металл, но и придает эстетичный внешний вид, а также позволяет адаптировать цвет системы под интерьер или экстерьер здания.
На каждом этапе производственного цикла осуществляется строгий контроль качества, включая проверку толщины покрытия, геометрических размеров и прочностных характеристик.
