Пластиковые корпуса — основа современной электроники, бытовой техники и промышленного оборудования. Изготовление пластиковых корпусов на заказ литьем под давлением позволяет создавать сложные формы с высокой точностью и отличным качеством поверхности. Разбираемся в технологии, которая превращает гранулы пластика в готовые изделия.
Что такое литье под давлением

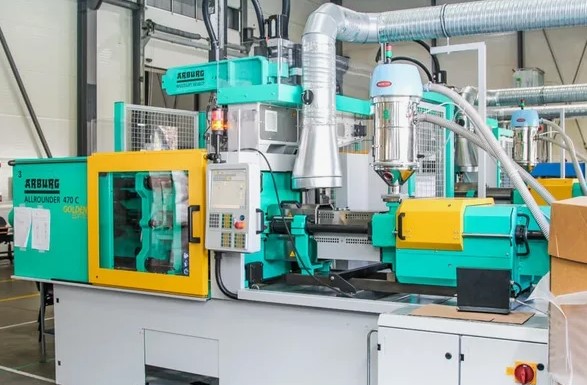

Литье под давлением (injection molding) — это процесс формования пластиковых изделий путем впрыскивания расплавленного полимера в форму под высоким давлением. Технология позволяет получать детали сложной геометрии с высокой повторяемостью размеров.
Основные этапы процесса:
- Загрузка пластиковых гранул в бункер
- Нагрев и плавление материала в цилиндре
- Впрыскивание расплава в форму под давлением
- Охлаждение и кристаллизация материала
- Извлечение готового изделия
Преимущества технологии для изготовления корпусов
Высокая точность размеров — отклонения не превышают 0,1-0,2 мм при правильно изготовленной форме.
Отличное качество поверхности — зеркальная гладкость или любая требуемая текстура формируется сразу при литье.
Сложная геометрия — возможность создания деталей с тонкими стенками, ребрами жесткости, резьбой, защелками.
Высокая производительность — цикл литья занимает от 15 секунд до нескольких минут в зависимости от размера детали.
Экономичность больших серий — себестоимость детали резко снижается при увеличении тиража.
Возможность автоматизации — полностью автоматические линии с роботизированным извлечением деталей.
Материалы для пластиковых корпусов
ABS (акрилонитрил-бутадиен-стирол) — универсальный материал с хорошими механическими свойствами. Популярен для корпусов бытовой техники.
PC (поликарбонат) — высокая прочность и прозрачность. Используется для корпусов, требующих высокой ударостойкости.
PA (полиамид/нейлон) — отличная износостойкость и химическая стойкость. Подходит для промышленных корпусов.
PP (полипропилен) — химическая стойкость и низкая стоимость. Применяется в автомобильной промышленности.
POM (полиоксиметилен) — высокая точность размеров и низкое трение. Идеален для корпусов точных механизмов.
TPE (термопластичные эластомеры) — гибкость и эластичность. Используются для мягких элементов корпусов.
Особенности конструирования корпусов
Толщина стенок — оптимальная толщина 1,5-3 мм. Слишком тонкие стенки могут не заполниться, слишком толстые — привести к дефектам.
Углы наклона — конусность 0,5-2° обеспечивает легкое извлечение детали из формы.
Радиусы скруглений — острые углы концентрируют напряжения. Минимальный радиус — 0,3 мм.
Ребра жесткости — увеличивают прочность при минимальном расходе материала. Толщина — 60-80% от толщины стенки.
Крепежные элементы — резьба, защелки, стойки под винты формируются сразу при литье.
Технологические отверстия — вентиляционные каналы, отверстия для извлечения предотвращают дефекты.
Этапы разработки и производства
Техническое задание — определение требований к корпусу: размеры, материал, объем серии, особые свойства.
3D-моделирование — создание детальной модели корпуса с учетом технологических требований литья.
Прототипирование — изготовление опытных образцов методом 3D-печати или фрезерования.
Проектирование литьевой формы — разработка оснастки с учетом особенностей детали и материала.
Изготовление формы — высокоточная механообработка на станках с ЧПУ.
Пробное литье — отладка параметров процесса и доводка формы.
Серийное производство — запуск основного тиража с контролем качества.
Виды литьевых форм
Двухплитные формы — простейшая конструкция для несложных деталей без поднутрений.
Трехплитные формы — позволяют формовать детали с боковыми отверстиями и сложной геометрией.
Формы с ползунами — для создания боковых углублений и резьбовых отверстий.
Многогнездные формы — одновременное литье нескольких деталей для повышения производительности.
Семейные формы — изготовление разных деталей одного изделия в одной форме.
Горячеканальные формы — экономия материала за счет исключения литников.
Контроль качества
Входной контроль сырья — проверка свойств пластика перед использованием.
Контроль параметров процесса — температура, давление, время цикла в реальном времени.
Размерный контроль — проверка геометрии деталей координатными машинами.
Механические испытания — тесты на прочность, ударостойкость, долговечность.
Визуальный контроль — выявление внешних дефектов, качества поверхности.
Функциональные тесты — проверка соответствия корпуса его назначению.
Возможные дефекты и их устранение
Недолив — неполное заполнение формы. Решение: увеличение давления или температуры.
Облой — избыточный материал по разъему формы. Причина: износ формы или слишком высокое давление.
Коробление — деформация детали при охлаждении. Устраняется оптимизацией толщин стенок.
Раковины — пустоты внутри детали. Решение: правильное расположение точек впрыска.
Серебристые полосы — следы влаги в материале. Необходима предварительная сушка пластика.
Линии спая — следы соединения потоков расплава. Оптимизация расположения впускных каналов.
Экономические аспекты
Стоимость формы — основная статья расходов. Для простых корпусов от 150 тыс. рублей, для сложных — до 2 млн рублей.
Срок окупаемости — зависит от серии. Для тиражей свыше 10 000 штук литье выгоднее других методов.
Стоимость детали — от 10 рублей при больших сериях до 500 рублей для мелких партий.
Время изготовления формы — от 4 недель для простых до 20 недель для сложных многогнездных форм.
Ресурс формы — качественная форма выдерживает 500 000 — 1 000 000 циклов.
Области применения
Электроника — корпуса для смартфонов, планшетов, роутеров, пультов управления.
Бытовая техника — корпуса пылесосов, микроволновок, кофемашин, фенов.
Автомобильная промышленность — элементы салона, подкапотного пространства.
Медицинское оборудование — корпуса для диагностической аппаратуры, одноразовых изделий.
Промышленное оборудование — защитные кожухи, корпуса датчиков и приборов.
Альтернативные технологии
Ротационное формование — для крупных корпусов с толстыми стенками.
Вакуумное формование — для корпусов из листового пластика.
3D-печать — для прототипов и мелких серий.
Обдув — для полых корпусов сложной формы.
Механообработка — для единичных изделий и мастер-моделей.
Современные тенденции
Биоразлагаемые пластики — экологичные материалы для корпусов.
Композитные материалы — пластики с наполнителями для особых свойств.
Цифровизация производства — IoT-датчики для мониторинга процесса.
Роботизация — полностью автоматические производственные ячейки.
Индустрия 4.0 — интеграция всех этапов производства в единую цифровую систему.
Литье под давлением остается наиболее эффективным способом изготовления пластиковых корпусов для серийного производства. Правильный выбор материала, грамотное конструирование и качественная форма — залог получения деталей высокого качества по конкурентоспособной цене. Инвестиции в оснастку окупаются при больших тиражах, обеспечивая стабильное качество и низкую себестоимость продукции.
